產品簡介 / PRODUCT INTRODUCTION

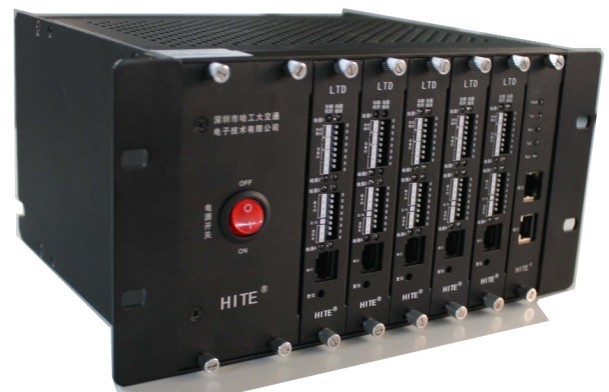

LTD-2xx系列線圈車輛檢測器是深圳市哈工大交通電子技術有限公司（以下簡稱：哈工大交通）自主研發的多車道線圈車輛檢測器，用于高速公路及快速路、城市道路、隧道等信息化系統的交通信息檢測。

LTD-2xx系列線圈車輛檢測器采用分布式、模塊化的設計，每臺檢測器由一個數據通信管理單元和若干個基本檢測單元組成，數據通信管理單元與基本檢測單元通過CAN總線實現數據鏈接。每個基本檢測單元是一塊4通道線圈車輛檢測卡，可以接入4個環形線圈，具有完整獨立的車輛檢測功能、數據存儲功能、數據統計功能，可以實時檢測所檢測車道的交通流量、車輛速度、車輛長度等交通流信息。

其中，LTD-202AME是專門針對隧道應用所設計的雙車道車輛檢測器。

產品功能 / PRODUCT FUNCTION

1、交通流參數檢測

LTD-2xx系列線圈車輛檢測器可檢測：車流量、瞬時速度和平均速度、平均車頭時距、占有率、車輛長度與速度分類等交通流參數。

2、統計數據輸出

通過RS232串行接口、RS485串行接口、以太網RJ45接口按照設定的統計時間間隔輸出統計數據，同時這個接口也用來對檢測器的工作參數進行設置。連接器采用標準的RJ45。輸出的波特率可以在1200~57600bps之間設定。

3、實時數據輸出

通過RS232串行接口、RS485輸出實時數據。根據用戶的設定條件，每檢測到一輛車，就從這個接口輸出車輛速度、車輛長度等瞬時數據，輸出波特率為9600bps。

4、OC輸出

每個檢測卡提供了OC輸出接口，根據工作參數的配置，開關量輸出信號的極性可以選擇上升沿（高電平）有效或者下降沿（低電平）有效，輸出模式可以在通過、存在、延遲、擴展等四種模式中選擇。

5、數據存儲

LTD-2xx系列線圈車輛檢測器內置了非易失性存儲器，可以對檢測數據進行存儲。最大存儲2048條日志記錄，最大保存時間可達到一年。

6、時鐘計時

LTD-2xx系列線圈車輛檢測器內置實時日歷時鐘單元，時鐘計時精確度可以達到1毫秒。斷電時的時鐘保精度維持時間可達30天。

7、工作參數設置

靈敏度調節、工作頻率選擇、統計時間間隔設定、開關量輸入輸出模式設定、檢測功能設置。

8、維護功能

產品特點 / PRODUCT FEATURES

1)整體結構采用分布式、模塊化設計，可維護性和可靠性高

2)高穩定振蕩電路技術---頻率波動 <2×10^-5Hz

3)快速高精度頻率檢測技術---單通道/四通道320 μs，測量誤差<2×10^-5Hz

4)采用高速通道順序掃描技術---消除通道線圈間串音干擾

5)每通道4種振蕩頻率選擇開關---消除多卡線圈間串音干擾

6)基本頻率實時更新技術---大大提高了檢測的準確率

7)雙靈敏度車輛檢測專利技術---雙254級靈敏度調節范圍

8)車輛在線圈上的存在時間設定---可以在1-65535秒之間任意設定

9)二維車型分類專利技術---通過車輛底盤長度和底盤高度進行分類

10)雙向邏輯檢測功能---正行和逆行檢測

11)雙向數據檢測功能---同時檢測正行和逆行的車長、車速等數據

12)雙通道協議輸出方式---同時提供兩個RS232/RS485串行接口，分別輸出統計數據和實時數據。

13)獨立配置數字IO輸出---每個檢測卡對應每個檢測線圈提供相應開關量輸出，開關量輸出結構用光電耦合進行隔離

14)每通道4種數字量輸出方式---通過型、存在型、擴展型、延遲型，后三種存在時間可在1-65535秒之間任意設定

15)完善線圈接入防雷技術----3重防雷(半導體、隔離變壓器、光隔離)

產品指標 / PRODUCT DATE

注：具體型號的指標參數請聯系公司業務人員。
