交通量調查系統按功能結構可分為三個部分：交調站系統、通訊系統、中心系統（包括高速公路中心、省級中心以及部級中心）。
交通量調查系統的總體層次結構可以分為四個層次，自上而下分別是：交通部數據中心、省級中心、局或路段分中心、前端設備層。其中，局或路段中心承擔數據集聚與上傳、前端設備層管理的功能，是整個系統的核心節點。

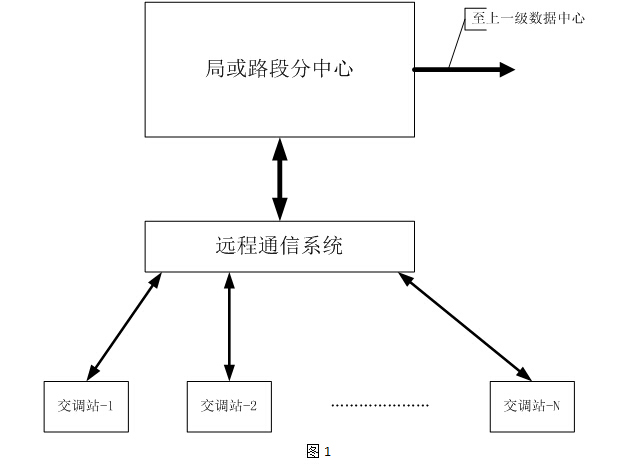

本應用方案僅就局或路段級的系統進行介紹。如無特殊說明，本方案所稱的中心系統或中心均是指局或路段級的中心。邏輯結構如圖1：

▋中心系統：

中心系統主要實現以下功能：
● 通過通訊服務器獲取前端交調站檢測數據。
● 通過數據庫服務器存儲交調站檢測數據，一般按照實際項目需求來選擇使用SQL或ORACLE數據庫。
● 通過設備管理客戶端軟件對前端設備進行管理。

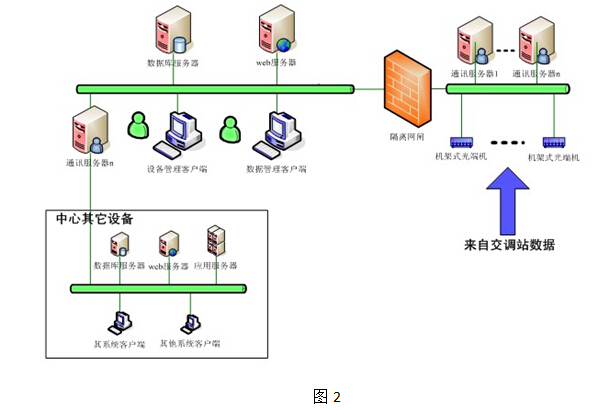

● 按上級指令和規章安排，通過遠程通信系統向上一級中心傳輸相關信息。中心系統的組成結構參見圖2。

▋前端交調站系統

前端的交調站系統是整個系統的數據源，也是系統中的關鍵設備。本公司的LTD3000系列交通量調查設備完全滿足交通部《公路交通情況調查設備技術管理規定》的要求。

此外，該設備與同類產品相比具有兩個特殊的功能：
● 提供了透傳通道，可以接入其他檢測設備的數據。
● 提供觸發信號輸出，使其能夠與圖像抓拍設備鏈接，當滿足觸發條件時可以輸出觸發信號，啟動圖像設備工作。

交調站系統具有以下功能：
● 交通量數據檢測功能。
滿足一類交通量調查設備的規范所要求的所有數據檢測功能、車輛位置監測功能、數據統計功能。
● 數據存儲功能。
可以將數據存儲在FLASH存儲器中，可供人工導出、通信故障修復后的數據重傳。
● 設備管理功能。
可以將數據存儲在FLASH存儲器中，可供人工導出、通信故障修復后的數據重傳。
● 工作模式設置，分為：
1、正常工作模式：設備常態工作模式，可以完成設備規定的功能
2、配置工作模式：對設備的參數進行詳細配置時的工作模式。
3、自檢工作模式：對設備的各組成部分進行檢驗。
4、錄波工作模式：用于校驗設備檢測精度。
5、數據輸出方式管理：設定光藕輸出的方式。
6、日志記錄：設備上電、調電時刻，設備工作模式改變時刻，設備重新配置時刻記配置參數，傳感器不正常時刻，恢復正常時刻USB導出時刻以及導出數據長度，數據跨度。
7、身份標識：設定設備唯一的ID號
8掉電數據保存
9、數據導出
10、時鐘設定
● 通信功能。
本設備支持以太網、RS232、RS485 多種通訊方式。
● 觸發信號輸出功能。
每個車道對應一個光耦輸出端，用于觸發其他設備。

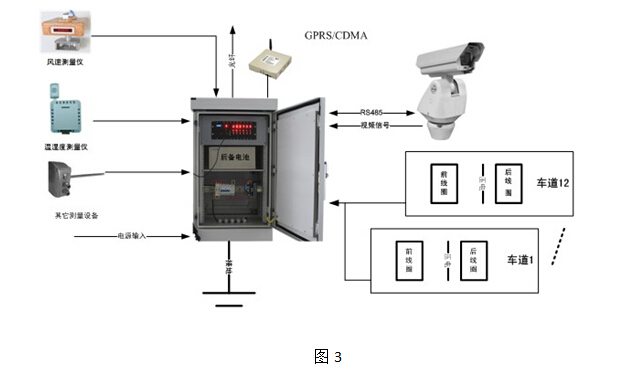

交調站系統的組成示意圖參見圖3

特別聲明：本文所描述的系統方案以及相關的功能參數僅供客戶在實際應用系統設計中的對設備使用方式的理解和參考。用戶不應將其理解為規制性的設計。本公司有權對所述內容進行修改并恕不特別通知和提醒。如客戶有具體的需求，可以與本公司聯系，以獲得詳細的解釋和支持。
